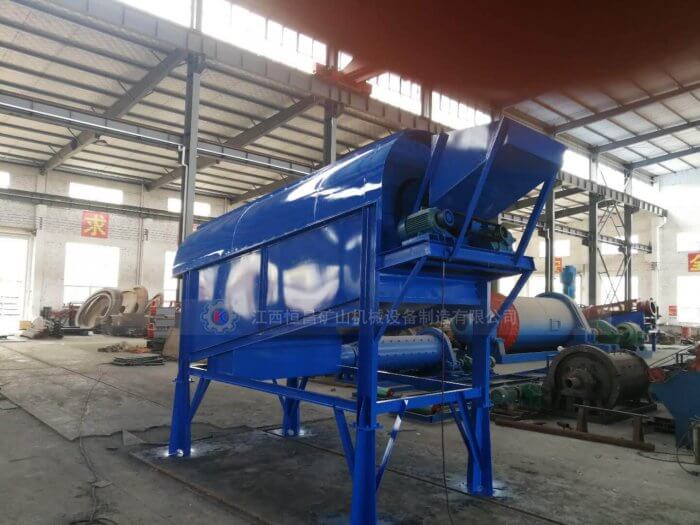

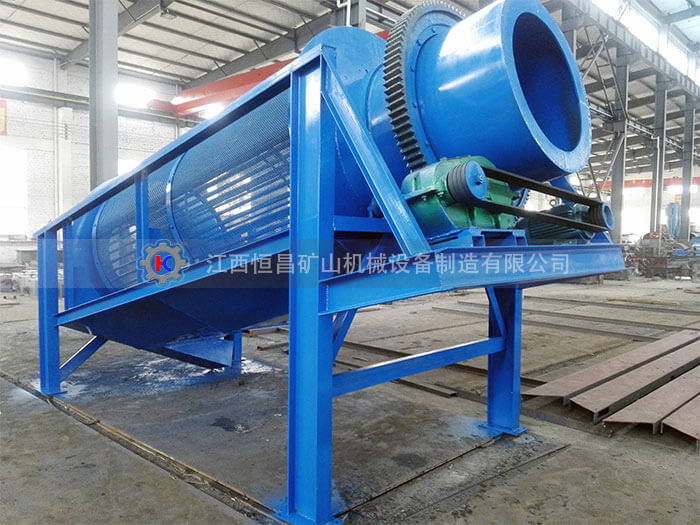

無軸圓筒篩

無軸圓筒篩是一種專為采石場篩分料石設計的新型篩分設備，也可供選煤、選礦、建材、電力及化工等產品分級作業。

加工材料

無軸圓筒篩設備用于鵝卵石、河卵石、花崗巖、玄武巖、輝綠巖、石灰石、石英石、石膏、碳酸鈣、煤、石墨、長石、鉀長石、螢石、陶瓷以及其材料。

應用范圍

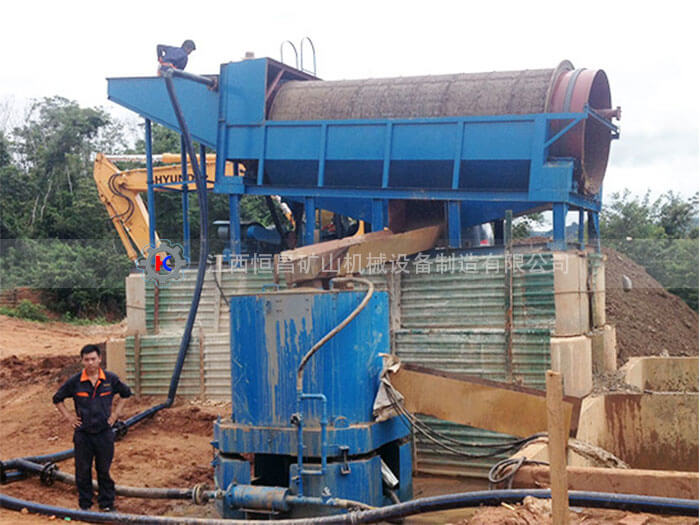

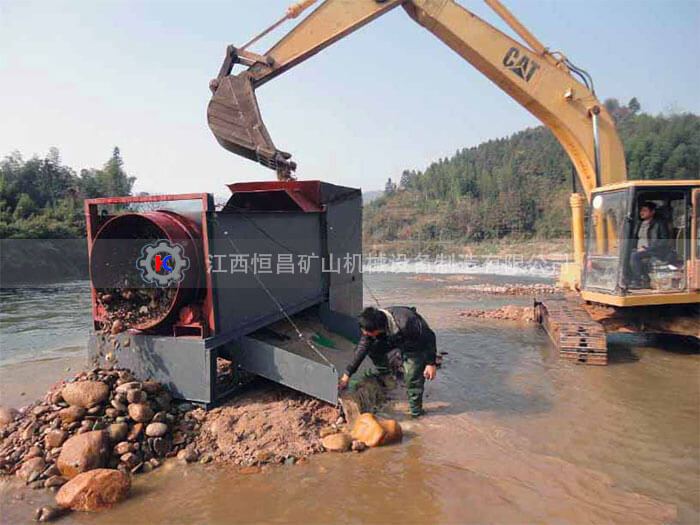

無軸圓筒篩設備廣泛應用于礦山、冶金、建筑、公路、鐵路、水利和化工等行業的產品分級，尤其是河道清理、砂石料場、選礦生產線、煤礦分選、石英石等。

優點和特點

1、無軸圓筒篩設備的齒輪傳動，筒體經過車床加工同心度好，經久耐用;

2、無軸圓筒篩設備進料粒度大，大的鵝卵石也可輕松篩分;

3、多層篩網作業，篩分效率高，并且篩網易更換;

4、超重型大油隙軸承，運轉溫度低，圓筒篩運轉平穩，壽命長。

產品結構

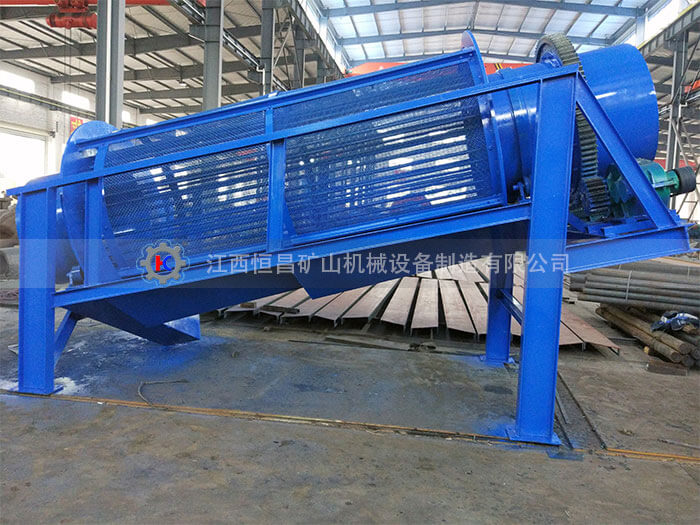

無軸圓筒篩設備主要由電機、減速機、滾筒裝置、機架、密封蓋、進出料口組成。

滾筒裝置傾斜安裝于機架上。電機經減速機與滾筒裝置通過聯軸器連接在一起，驅動滾筒裝置繞其?軸線轉動。當物料進入無軸圓筒篩設備后，由于滾筒裝置的傾斜與轉動，使篩面上的物料翻轉與滾動，使合格物料（篩下產品）經滾筒后端底部的出料口排出，不合格的物?料（篩上產品）經滾筒尾部的排料口排出。由于物料在無軸圓筒篩設備內的翻轉、滾動，使卡在篩孔中的物料可被彈出，防止篩孔堵塞。

技術參數

型號	處理量（t/h）	功率	篩網直徑	篩網長度	最小排料粒度	外形尺寸	重量
GT1015	50	4	1000	1500	3-10	3000x1400x2145	2200
GT1020	100	5.5	1000	2000	3-10	3460x1400x2145	2800
GT1225	160	7.5	1200	2500	3-10	4146x1600x2680	4200
GT1530	250	11	1500	3000	3-10	4460x1900x2820	5100
GT1545	350	15	1500	4500	3-10	5960x1900x3080	6000
GT1848	450	22	1800	4800	3-10	6500x2300x4000	7500
GT2055	600	30	2000	5500	3-10	7500x2500x4000	8600
