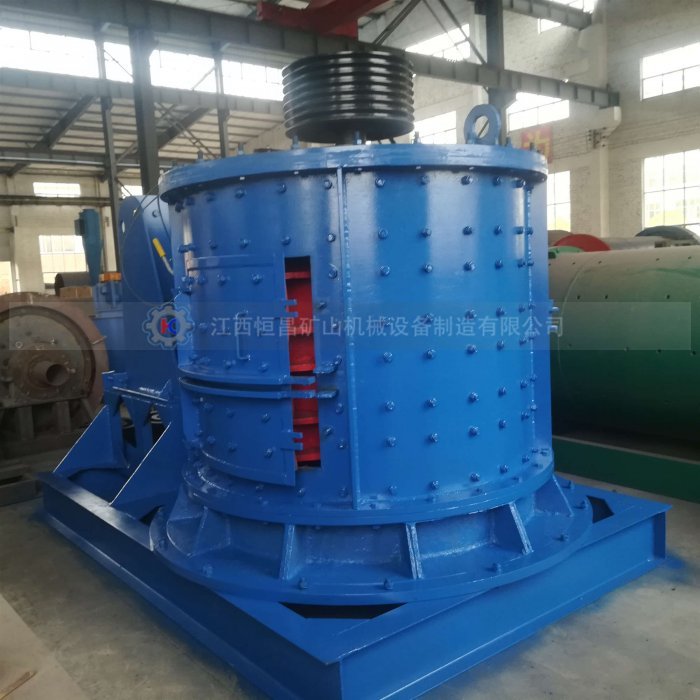

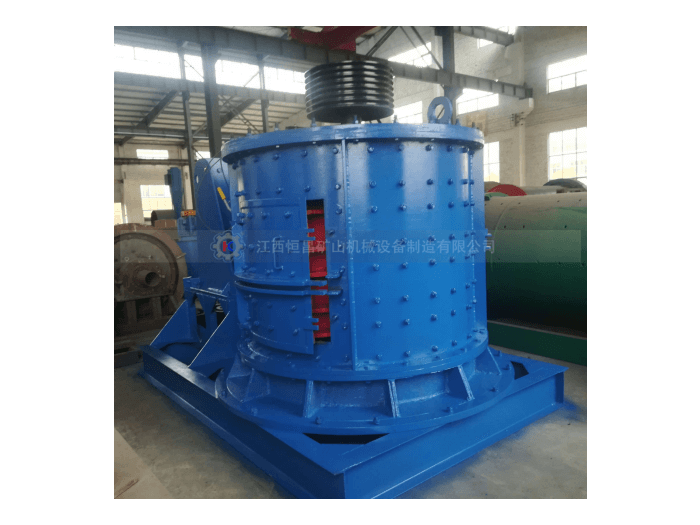

立式河卵石制沙機

河卵石制砂機軟或中適用于硬和極硬物料的破碎工作。

加工材料

河卵石制砂機也叫河卵石制沙機，適用于軟或中硬和極硬物料的破碎工作。

應用范圍

廣泛應用于各種河卵石，鵝卵石，礦石、水泥、耐火材料、鋁凡土熟料、金剛砂、玻璃原料、機制建筑砂、石料以及各種冶金礦渣，特別對碳化硅、金剛砂、燒結鋁礬土、美砂等高硬、特硬及耐磨蝕性物料比其它類型的破碎機產量功效更高。

優點和特點

1、適合于處理量50-300噸/小時的大規模生產。

2、成品砂石每噸生產成本僅為常規生產線的3/5。

3、生產自動化程度高，耗能少，破碎比大。

4、投資回收期短，4-5個月可收回投資。

5、具有整形功能，產品成立方體狀。

6.成品粒度優良，符合我國用砂標準。

總概況來說，河卵石制沙機出料粒度小、粉塵少、粒型均勻、生產能力大、錘頭壽命長、配套功率小、變?nèi)?jí)破碎為二級破碎、結構簡單、運行平穩、維修方便等特點。

產品結構

1、進料斗：河卵石制砂機機進料斗的結構為一倒立的棱臺體（或圓筒體），進料口設置耐磨環，從給料設備的來料經給料斗進入破碎機。

2、吊架：吊架安裝在渦流破碎腔的中間葉輪的上部，物料經中心入料管進入葉輪，被加速到較高速度拋射出去，不增加功率消耗，增加生產能力，提高破碎效率，同時對葉輪上端面也起到保護作用。

3、渦流破碎腔：渦流破碎腔的結構形狀為上、下兩段圓柱體組成的環形空間，葉輪在渦流破碎腔內高速旋轉，渦流破碎腔內也能駐留物料，形成物料襯層，物料的破碎過程發生在渦流破碎腔內，由物料襯層將破碎作用與渦流破碎腔壁隔開，保護易損件。

4、葉輪：河卵石制砂機機葉輪是由特殊材料制作的空心圓柱體，安裝在主軸總成上端，用圓錐套和鍵聯接傳遞鈕距，高速旋轉，葉輪是沖擊破碎機的關鍵元件。

5、主軸總成：主軸總成屬于河卵石制砂機的一個重大部件，其主軸總成安裝在底座上。主軸總成由軸承座、主軸、軸承等組成。

技術參數

規格型號	筒體直徑	生產能力	給料粒度	出料粒度	成品率	電機功率	變頻數控柜	外形尺寸長×寬×高	重量
規格型號	(mm)	(t/h)	(mm)	(目)	(%)	(kw)	(kw)	(mm)	重量
750	750	10月20日	＜100	10-120可調節	60-95%	30	37	2100×1200×1700	4300
1000	1000	20-40	＜120	10-120可調節	60-95%	55	75	2600×1400×1900	6200
1250	1250	40-60	＜150	10-120可調節	60-95%	90	110	2800×1600×2100	8500
1500	1500	80-100	＜180	10-120可調節	60-95%	132	160	3100×1900×2200	13700
1750	1750	130-160	＜200	10-120可調節	60-95%	160	200	3710×2360×2390	20200
2000	2000	200-250	＜220	10-120可調節	60-95%	185	250	4100×2660×2620	24500
