雙曲波選礦搖床

雙曲波礦泥選礦搖床又稱玻璃鋼搖床、6-S搖床、礦泥搖床，是用于選別細粒物料的主要重力選礦設備之一，可用于粗選、精選、掃選等不同作業，選別粗砂(2-0.5mm)、細砂(0.5-0.074mm)、礦泥

加工材料

金、銀、錫、鈮、鉭、鈦、鋇、鎢、鐵、鉻、錳、鋯石、鉛、鋅、銅、鋁礦石等有色貴金屬、稀有金屬材料。

應用范圍

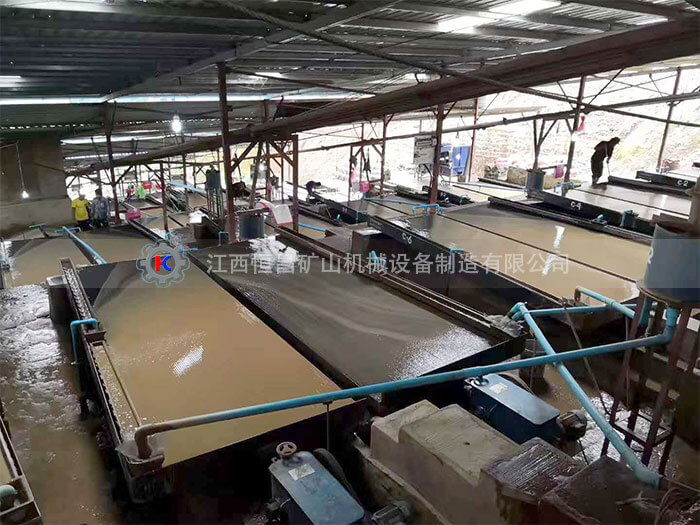

雙曲波礦泥選礦搖床廣泛應用于選別錫、鎢、金、銀、鉛、鋅、鉭、鈮、鉻、鐵、錳、鈦鐵和煤等。我廠生產選礦搖床歷史悠久，并不斷開發創新，針對不同的礦物以及礦物粒度提供不同的床面，促使選礦搖床的處理量、回收率和富集比都有大幅度的提升。

優點和特點

1、雙曲波礦泥選礦搖床設備富集比高，常用于獲取精礦，同時又可分離尾礦，可以有效的處理細粒物料；

2、選礦搖床床面平整，抗腐蝕性好，堅固耐用，不易變形，便于局部修補；

3、選礦搖床傳動箱運轉可靠，易磨損零件少，且不漏油；

4、橫向坡度調節范圍大，沖程容易調節；改變橫向坡度和沖程時，床面也可保持平穩運行。

產品結構

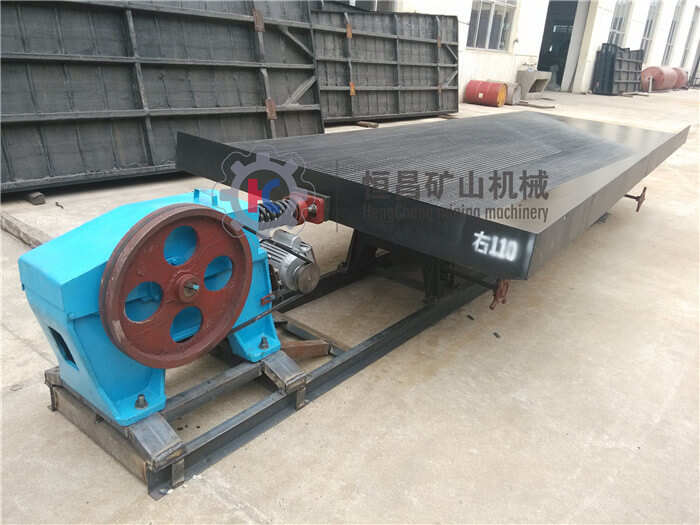

雙曲波礦泥選礦搖床設備主要由傳動箱、電機、機腳、床面、礦槽、水槽、連接器以及潤滑系統等八個部分組成。

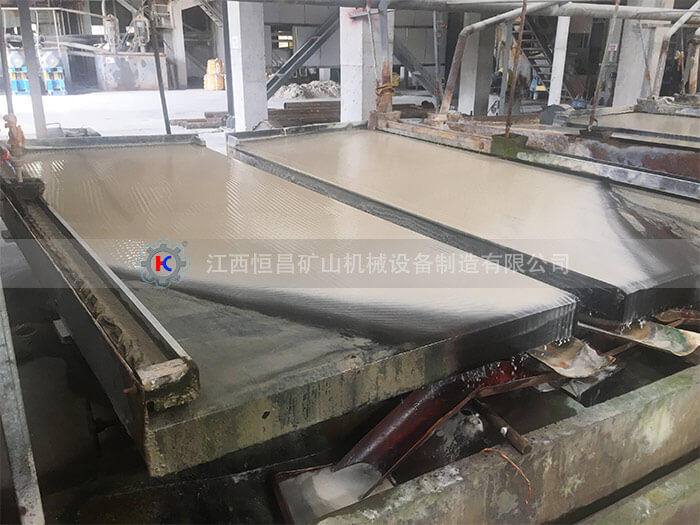

當雙曲波礦泥選礦搖床設備通過傳動箱帶動做往復運動時，濃度約25%~30%的礦漿送入給礦槽內，同時由給水槽供給橫向沖洗水，于是礦粒在重力、橫向流水沖力、床面作往復不對稱運動所產生的慣性和摩擦力的作用下，按比重和粒度分層，并沿床面作縱向運動和沿傾斜床面作橫向運動。比重和粒度不同的礦粒沿著各自的運動方向逐漸扇形流下，分別從雙曲波礦泥選礦搖床設備精礦端和尾礦側的不同區排出，最后被分成精礦，中礦和尾礦。

技術參數

規格型號Model	床面類型Type Of Bed	床面選礦面積Surface Dressing Area(m3)	床面尺寸/長度Length(mm)	床面尺寸/傳動端寬度Width(mm)	床面尺寸/精礦端寬度Concentrate Eed Width(mm)	處理能力Capacity(t/h)	給礦濃度 Concentration(%)	沖程Travel(mm)
LY-110×500×430	三種床面可選	0.5	1100	850	430	0.05-0.2	10-30	9-17
LY-2100×1050×850		1.95	2100	1050	500	0.3-0.8		12-28
LY-3000×1620×1360		4.08	3000	1320	1100	0.4-1.5		6-30
6S-4450×1855×1546	粗砂床面	7.6	4500	1850	1550	1-1.2	20-30	16-22
	細沙床面	7.6	4500	1850	1550	0.5-1	18-25	11-16
	礦泥床面	7.6	4500	1850	1550	0.3-0.5	15-20	8-16
