實驗室搖床

實驗室搖床是供實驗室開展礦石可選性研究，實驗和小型選廠等進行重力選礦常用設備之一，適用于細粒和微細粒稀有金屬、黑色金屬、有色金屬、貴重金屬等礦石和煤的選別。

加工材料

實驗室搖床設備是供實驗室開展礦石可選性試驗，實驗和小型選廠等進行重力選礦常用設備之一，適用于細粒和微細粒稀有金屬、黑色金屬、有色金屬、貴重金屬等礦石和煤的選別。

應用范圍

實驗室搖床是供實驗室開展礦石可選性試驗，實驗和小型選廠等進行重力選礦常用設備之一，適用于細粒和微細粒稀有金屬、黑色金屬、有色金屬、貴重金屬等礦石和煤的選別。

優點和特點

1、選別過程穩定、容易控制；

2、給礦濃度允許變化范圍大，富集比高、回收率高；

3、占地面積小、耗水量少，結構簡單，無需動力，處理量大；

4、安裝簡易，操作方便，投資小見效快等優點。

產品結構

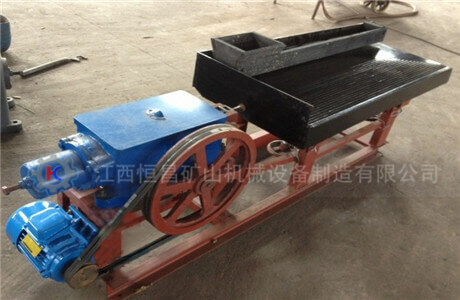

實驗室搖床設備主要由床頭、電動機、調坡器、床面、礦槽、水槽、來復條以及潤滑系統等八個部分組成。

實驗室搖床床面的縱向往復運動是通過曲柄連桿式傳動機構來實現的。電動機通過皮帶傳動使大皮帶輪帶動曲軸旋轉，搖桿隨之作上、下運動，搖桿向下運動時，肘板推動后軸和往復桿向后移動，彈簧受到壓縮。實驗室搖床床面是通過聯動座和往復桿相連的，所以此時亦使實驗室搖床床面作后退運動，當搖桿向上運動時，由于受到彈簧的伸張力推動，實驗室搖床床面隨之向前運動。

技術參數

規格型號Model	床面類型Type Of Bed	床面選礦面積Surface Dressing Area(m3)	床面尺寸/長度Length(mm)	床面尺寸/傳動端寬度Width(mm)	床面尺寸/精礦端寬度Concentrate Eed Width(mm)	處理能力Capacity(t/h)	給礦濃度 Concentration(%)	沖程Travel(mm)
LY-110×500×430	三種床面可選	0.5	1100	850	430	0.05-0.2	10-30	9-17
LY-2100×1050×850		1.95	2100	1050	500	0.3-0.8		12-28
LY-3000×1620×1360		4.08	3000	1320	1100	0.4-1.5		6-30
6S-4450×1855×1546	粗砂床面	7.6	4500	1850	1550	1-1.2	20-30	16-22
	細沙床面	7.6	4500	1850	1550	0.5-1	18-25	11-16
	礦泥床面	7.6	4500	1850	1550	0.3-0.5	15-20	8-16
